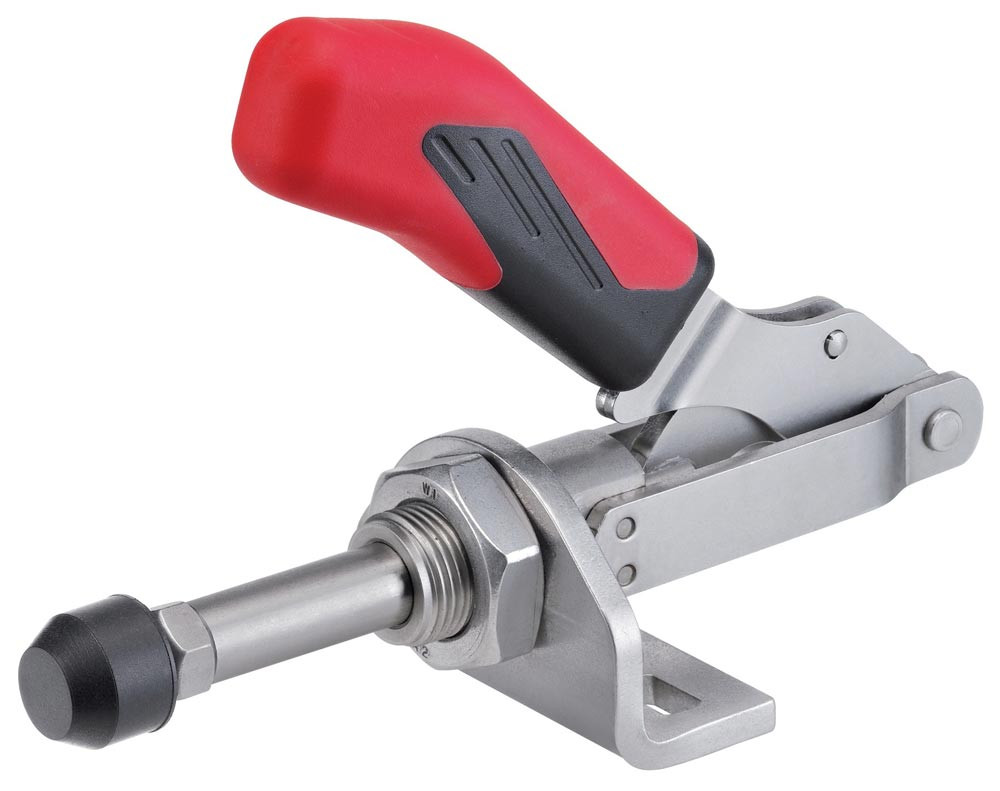

Abbildung ähnlich
Schubstangenspanner Nr. 6841 Größe 3 kleiner Winkelfuß
E427223
55,50 EUR
(exkl. MwSt.)
66,05 EUR
(inkl. MwSt.)
je 1 Stück
Im Zentrallager verfügbar
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

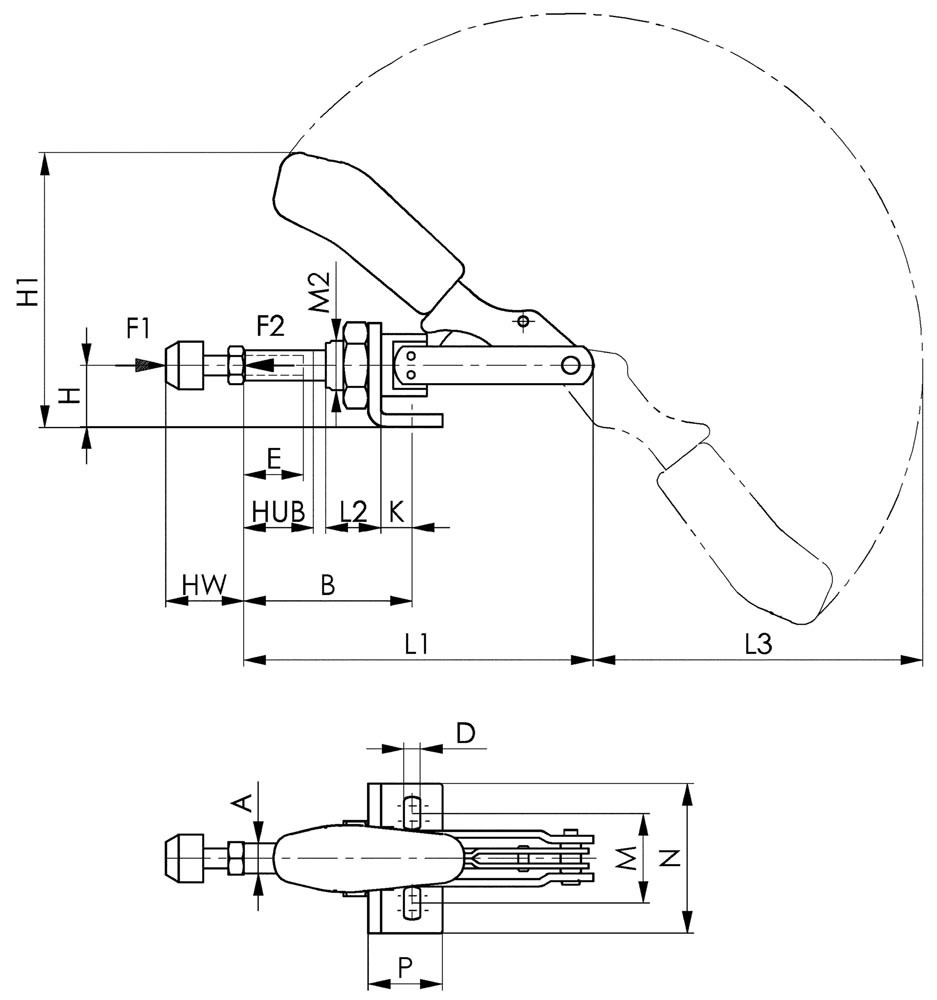

Weitere technische Eigenschaften:
· A: 12mm
· D: 6,5mm
· M max.: 42,5mm
· M min.: 29,5mm
· L2: 22mm
· M2: M20x1,5mm
· L1: 140mm
· H1: 108mm
· F1: 2,5kN
· Gesamthöhe: 110mm
· B max.: 69mm
· Bohrungs-Ø: 6,5 mm
· F2: 2,5kN
· B min.: 37mm
· P: 30mm
· K: 13mm
· E: 30mm
· H: 25mm
· N: 60mm
· Gesamtlänge: 140mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 12mm
· D: 6,5mm
· M max.: 42,5mm
· M min.: 29,5mm
· L2: 22mm
· M2: M20x1,5mm
· L1: 140mm
· H1: 108mm
· F1: 2,5kN
· Gesamthöhe: 110mm
· B max.: 69mm
· Bohrungs-Ø: 6,5 mm
· F2: 2,5kN
· B min.: 37mm
· P: 30mm
· K: 13mm
· E: 30mm
· H: 25mm
· N: 60mm
· Gesamtlänge: 140mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Merkmale
| Größe | 3 |
| Andrückschraube | M8 x 35 |
| Hub | 32 mm |
| Marke | AMF |
| Bauart | kleiner Winkelfuß |
| Haltekraft F1 | 2,5 kN |
| Länge gespannt | 140 mm |
| Spannhöhe | 25 mm |
| Höhe gespannt | 108 mm |
| Haltekraft F2 | 2,5 kN |
Varianten
auf Anfrage
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
Angaben zur Marke
AMF
