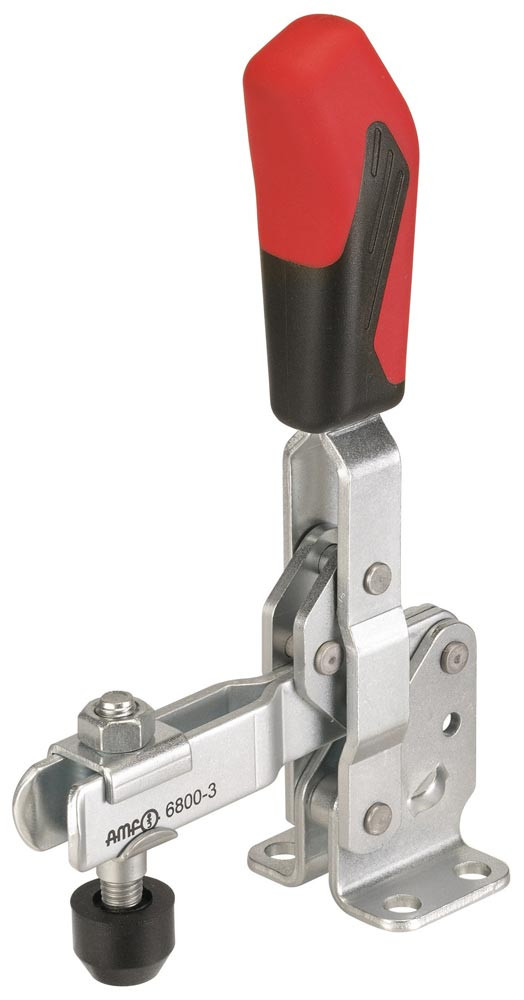

Abbildung ähnlich

Senkrechtspanner Nr. 6800 Größe 6 waagrechter Fuß

Artikelnummer: E6012930

105,00 EUR (exkl. MwSt.)

124,95 EUR (inkl. MwSt.)

je 1 Stück

Nachbestellt

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit waagrechtem Fuß

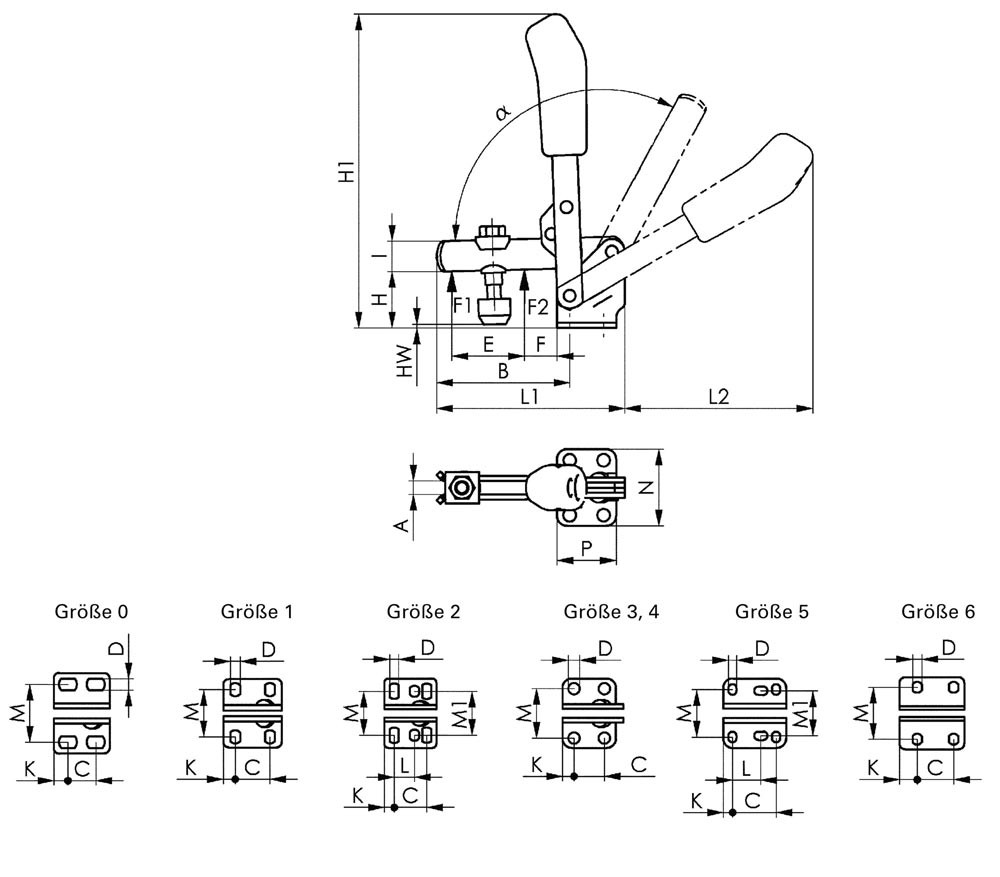

Weitere technische Eigenschaften:
· C: 50,5mm
· D: 13mm
· a: 140°
· L2: 206mm
· HW min.: -2,5mm
· L1: 231mm
· F1: 3,4kN
· L: -mm
· a*: 60°
· F: 28mm
· P: 90mm
· K: 24,5mm
· A: 14mm
· HW max.: 55mm
· H1: 333mm
· M1: -
· Bohrungs-Ø: 13 mm
· I: 30mm
· F2: 5,5kN
· B: 165,5mm
· E: 89mm
· M: 67,5-72,5mm
· H: 81mm
· N: 100mm
· Spannweite: 89 mm

Merkmale

Größe	6
Andrückschraube	M12 x 110
Marke	AMF
Bauart	waagrechter Fuß
Fußgröße	100 x 90 mm
Länge geöffnet	231 x 206 mm
Haltekraft F1	3,4 kN
Spannhöhe	81 mm
Höhe gespannt	333 mm
Haltekraft F2	5,5 kN
