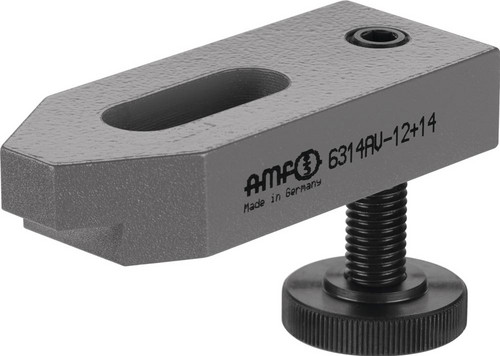

Abbildung ähnlich
Spanneisen Nr. 6314AV für T-Nut 16 + 18 mm Länge 125 mm
E6438127
52,50 EUR
(exkl. MwSt.)
62,48 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
abgesetzt · mit verstellbarer Stützschraube

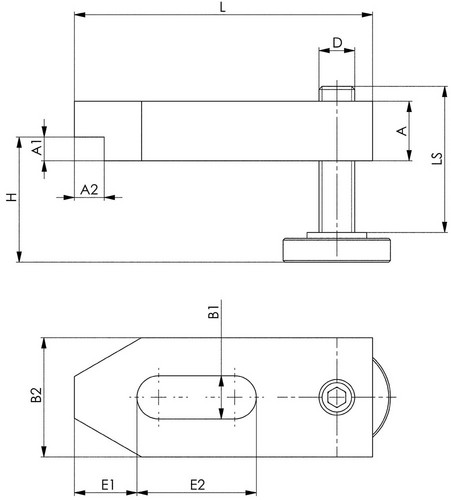

Weitere technische Eigenschaften:
· Breite: 50 mm
· Länge: 125 mm
· A: 25mm
· B1: 18mm
· B2: 50mm
· E2: 45mm
· D: M16
· E1: 26mm
· Gewicht: 1140g
· A2: 12,5mm
· ähnl. DIN 6314 B1 x L: 18 x 125mm
· L: 125mm
· Stärke: 25 mm
· LS: 55mm
· A1: 10mm
· Schlitzbreite: 18 mm
· H: 13 - 62mm
Hinweis:
Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
Weitere technische Eigenschaften:
· Breite: 50 mm
· Länge: 125 mm
· A: 25mm
· B1: 18mm
· B2: 50mm
· E2: 45mm
· D: M16
· E1: 26mm
· Gewicht: 1140g
· A2: 12,5mm
· ähnl. DIN 6314 B1 x L: 18 x 125mm
· L: 125mm
· Stärke: 25 mm
· LS: 55mm
· A1: 10mm
· Schlitzbreite: 18 mm
· H: 13 - 62mm
Hinweis:
Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
Merkmale
| für T-Nut | 16 + 18 mm |
| Marke | AMF |
| für Spannschraube | M16 |
| Modell | Nr. 6314AV |
| Bauform | abgesetzt |
| Schlitzlänge | 45 mm |
Varianten
Spanneisen Nr. 6314AV für T-Nut 12 mm Länge 100 mm Spannschraube M12 x 12 x 100 mm
|
| für T-Nut | Spannschraube | Schlitzlänge |
|---|---|---|
| 12 | M12 x 12 x 100 | 40 mm |
Spanneisen Nr. 6314AV für T-Nut 14 mm Länge 100 mm Spannschraube M12 x 14 x 100 mm
E6438123
keine Verfügbarkeitsinformationen
47,30 EUR
(exkl. MwSt.)
56,29 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannschraube | Schlitzlänge |
|---|---|---|
| 14 | M12 x 14 x 100 | 40 mm |
35,40 EUR
(exkl. MwSt.)
42,13 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannschraube | Schlitzlänge |
|---|---|---|
| 12 + 14 | 40 mm |
Spanneisen Nr. 6314AV für T-Nut 16 mm Länge 125 mm Spannschraube M16 x 16 x 125 mm
E6438125
keine Verfügbarkeitsinformationen
66,00 EUR
(exkl. MwSt.)
78,54 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannschraube | Schlitzlänge |
|---|---|---|
| 16 | M16 x 16 x 125 | 45 mm |
Spanneisen Nr. 6314AV für T-Nut 18 mm Länge 125 mm Spannschraube M16 x 18 x 125 mm
E6438126
keine Verfügbarkeitsinformationen
66,00 EUR
(exkl. MwSt.)
78,54 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannschraube | Schlitzlänge |
|---|---|---|
| 18 | M16 x 18 x 125 | 45 mm |
