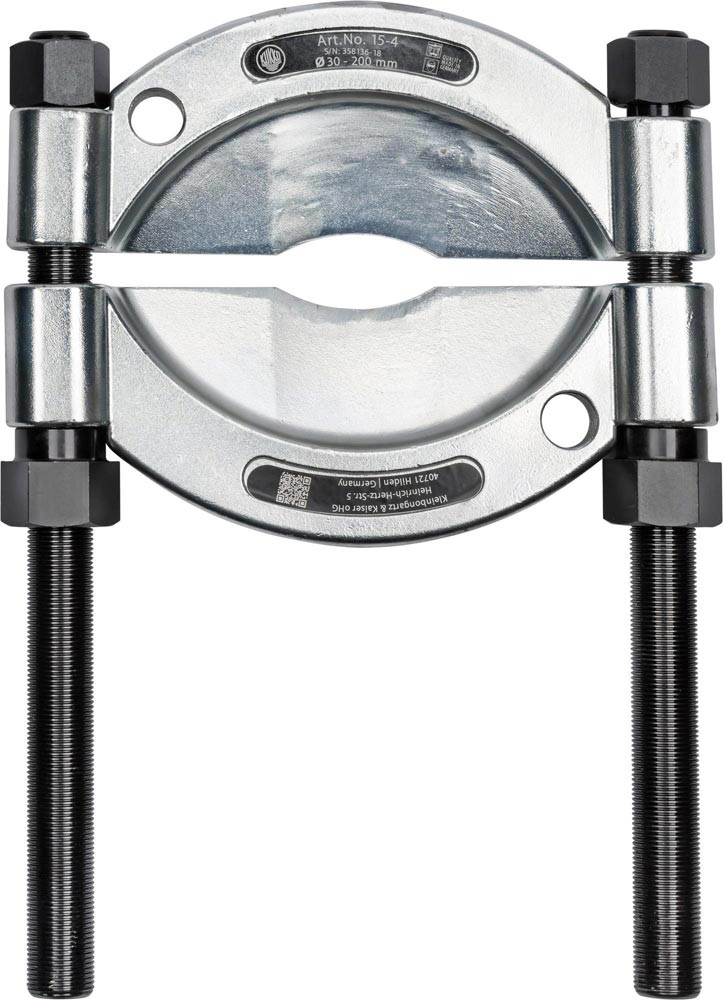

Trennvorrichtung 15 Öffnung A 30 - 200 mm für Art.-Nr. 4000767070
E6016935
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Anwendung: zum Abziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen · die scharfen Schneiden ermöglichen das Abziehen bündig aufliegender Teile, wo 2- und 3- armige Abzieher unanwendbar sind
(Abb. 1) · das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den Seitenbolzen
Arbeitsweise:
das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglich
Arbeitsweise mit Hydraulik (Abbildung 4):
(Hydraulik gehört nicht zum Lieferumfang)
mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben · bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen · Achtung:
die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 (gehört nicht zum Lieferumfang)
die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang)
Hydraulikspindel bitte separat anfragen
Weitere technische Eigenschaften:
· Gewicht: 11,8 kg
(Abb. 1) · das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den Seitenbolzen
Arbeitsweise:
das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglich
Arbeitsweise mit Hydraulik (Abbildung 4):
(Hydraulik gehört nicht zum Lieferumfang)
mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben · bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen · Achtung:
die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 (gehört nicht zum Lieferumfang)
die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 6016931, 495040, 495041, 6016932 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang)
Hydraulikspindel bitte separat anfragen
Weitere technische Eigenschaften:
· Gewicht: 11,8 kg
Merkmale
Nenngröße | 4 |
Öffnung A | 30 - 200 mm |
Öffnung B | 200 mm |
passende Abziehvorrichtung | Art.-Nr. 4000 767 070 |
Marke | KUKKO |
Modell | 15-4 |
Anhänge
Datei
(BSDB_84052807_6016935_03.pdf, 3.08 MB)
SicherheitsdatenblattNW
Sicherheitsdatenblatt
(BSDB_84052807_6016935_05.pdf, 3.08 MB)
SicherheitsdatenblattNW
Varianten
Trennvorrichtung 15 Öffnung A 12 - 75 mm für Art.-Nr. 4157490001
|
Nenngröße | Öffnung A | Öffnung B | passende Abziehvorrichtung | Modell |
---|---|---|---|---|
1 | 12 - 75 | 75 | Art.-Nr. 4157 490 001 | 15-1 |
Trennvorrichtung 15 Öffnung A 22 - 115 mm für Art.-Nr. 4157490002
E495031
keine Verfügbarkeitsinformationen
169,00 EUR
(exkl. MwSt.)
201,11 EUR
(inkl. MwSt.)
je
1 Stück
Nenngröße | Öffnung A | Öffnung B | passende Abziehvorrichtung | Modell |
---|---|---|---|---|
2 | 22 - 115 | 115 | Art.-Nr. 4157 490 002 | 15-2 |
Trennvorrichtung 15 Öffnung A 8 - 60 mm für Art.-Nr. 4157490000
E6016933
keine Verfügbarkeitsinformationen
84,50 EUR
(exkl. MwSt.)
100,56 EUR
(inkl. MwSt.)
je
1 Stück
Nenngröße | Öffnung A | Öffnung B | passende Abziehvorrichtung | Modell |
---|---|---|---|---|
0 | 8 - 60 | 60 | Art.-Nr. 4157 490 000 | 15-0 |
Trennvorrichtung 15 Öffnung A 25 - 155 mm für Art.-Nr. 4157490003
E6016934
keine Verfügbarkeitsinformationen
273,00 EUR
(exkl. MwSt.)
324,87 EUR
(inkl. MwSt.)
je
1 Stück
Nenngröße | Öffnung A | Öffnung B | passende Abziehvorrichtung | Modell |
---|---|---|---|---|
3 | 25 - 155 | 155 | Art.-Nr. 4157 490 003 | 15-3 |
Trennvorrichtung 15 Öffnung A 30 - 200 mm für Art.-Nr. 4000767070
E6016935
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Nenngröße | Öffnung A | Öffnung B | passende Abziehvorrichtung | Modell |
---|---|---|---|---|
4 | 30 - 200 | 200 | Art.-Nr. 4000 767 070 | 15-4 |
