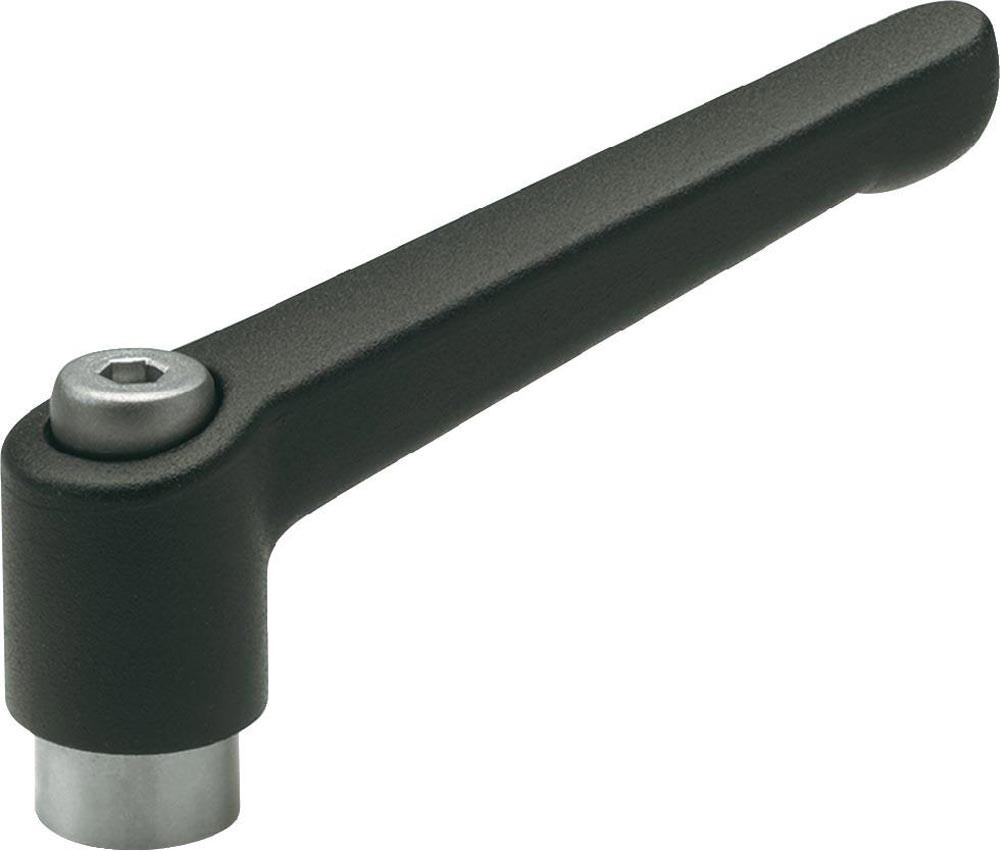

Abbildung ähnlich
Verstellbarer Klemmhebel GN 300.1 d1 M 10 mm l1 78 mm l2 - mm Innengewinde
E6445454
10,70 EUR
(exkl. MwSt.)
12,73 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist · der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden · durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden · beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein · Griffkörper · Zink-Druckguss · Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305
Weitere technische Eigenschaften:
· d4: 21mm
· h2: 8mm
· h4: 4mm
· l2: -mm
· l1: 78mm
· h1: 36mm
· d1: M 10mm
· d3: 16mm
· h3: 54mm
weitere Abmessungen und Farbvarianten auf Anfrage lieferbar
Weitere technische Eigenschaften:
· d4: 21mm
· h2: 8mm
· h4: 4mm
· l2: -mm
· l1: 78mm
· h1: 36mm
· d1: M 10mm
· d3: 16mm
· h3: 54mm
weitere Abmessungen und Farbvarianten auf Anfrage lieferbar
Merkmale
| Marke | GANTER |
| Ausführung | Innengewinde |
| t min. | 14 mm |
Varianten
Verstellbarer Klemmhebel GN 300.1 d1 M 12 mm l1 92 mm l2 40 mm Außengewinde
|
| Ausführung | t min. |
|---|---|
| Außengewinde | - |
Verstellbarer Klemmhebel GN 300.1 d1 M 12 mm l1 92 mm l2 - mm Innengewinde
E6445456
keine Verfügbarkeitsinformationen
14,20 EUR
(exkl. MwSt.)
16,90 EUR
(inkl. MwSt.)
je
1 Stück
| Ausführung | t min. |
|---|---|
| Innengewinde | 17 |
